 Анализ тепловых полей и синтез эластичных, в том числе тканых электронагревателей

Разработана методика расчета тепловых полей тканых электронагревателей, имеющих простую плоскую структуру с равномерным и неравномерным расположением высокоомных нитей в основном или уточном рапорте ткани

Температурные распределения на поверхностях тканых электронагревателей: с неравномерным, равномерным и сплошным распределением углеродных нитей.


Объемное представление температурного распределения в тканом электронагревателе.

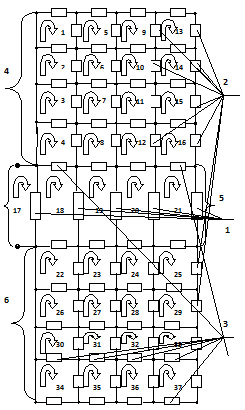

Эквивалентная электрическая схема тканого нагревательного элемента.

1 – сопротивления углеродных нитей в пределах активной части тканого нагревательного элемента Rа,
2 – сопротивления углеродных нитей между мишурными нитями в контактных группах Rв,
3 – сопротивления мишурных нитей между углеродными нитями в контактных группах Rн,
4, 6 – контактные группы,
5 – активная часть нагревательного элемента.
